Wussten Sie nicht, aber ein Elektriker hat gezeigt, wie man eine einadrige und eine mehradrige Leitung richtig verbindet

Ich möchte eine Methode mit Ihnen teilen, mit der Sie eine einadrige und eine mehradrige Leitung schnell, zuverlässig und richtig verbinden können. Das ist ein echter Glücksgriff für Laien ohne Elektrikerkenntnisse. Also, ich erkläre es Ihnen.

Kabel mühelos verbinden

Sie können das reguläre Isolierband ganz nach hinten in die Schublade legen; es wird nicht mehr benötigt. Stattdessen:

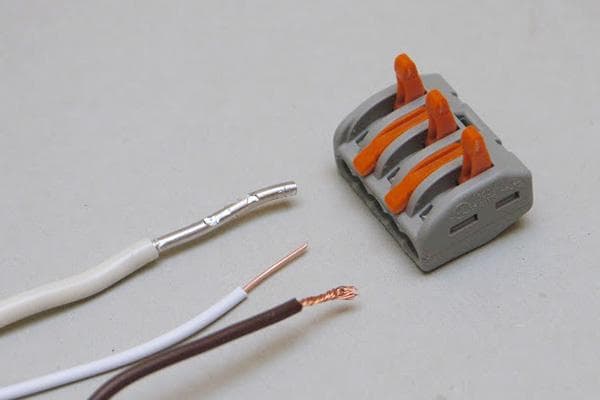

1. Gehen Sie in den nächsten Baumarkt und kaufen Sie Klemmen. Die Kosten dafür liegen bei 0,08–0,50 €. Nehmen Sie am besten WAGO 222-Klemmen mit Hebeln. Wie der Elektriker erklärte, sind sie am zuverlässigsten und am einfachsten in der Anwendung.
2. Abisolieren Sie beide Kabel auf die Tiefe der Klemme, etwa 1 cm.
3. Die Adern der mehradrigen Leitung zu einem festen Bündel zusammenfassen und leicht verdrillen.
4. Beide Leiter müssen gerade und sauber sein.

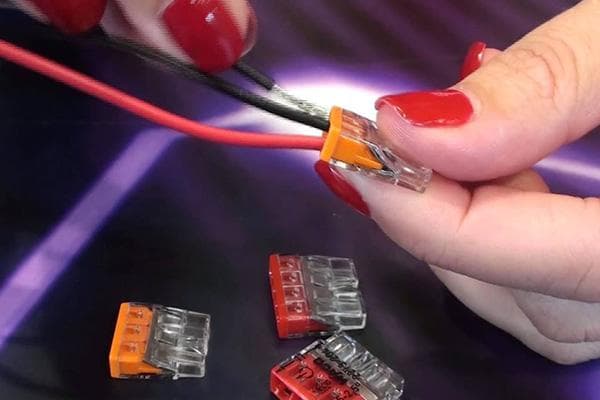

5. Heben Sie die Hebel an und stecken Sie beide Kabel in die Öffnungen. Klemmen Sie sie, indem Sie die Hebel nach unten drücken.

Fertig. Bei dieser Verbindungsmethode müssen Sie sich keine Gedanken über die Qualität der Verdrehung und Isolierung machen. Die Kabellänge bleibt gleich. Bei Bedarf können Sie den Hebel anheben und das Kabel herausziehen – die Klemme ist also wiederverwendbar.

Die WAGO 222-Klemme gibt es mit 2 oder mehr Öffnungen. Sie ist für den Anschluss von ein- und mehradrigen Kupferleitungen mit einem Querschnitt von 0,08–4 mm² ausgelegt, die in Haushaltsstromnetzen mit einer Spannung von bis zu 380 V verwendet werden. Mit der Klemme werden Lampen, Stromzähler, Lichterketten und vieles mehr angeschlossen.

Arten von Klemmen

Man sollte erwähnen, dass es verschiedene Klemmen gibt:

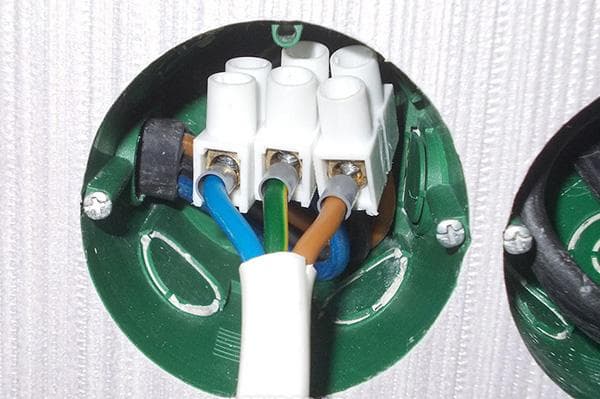

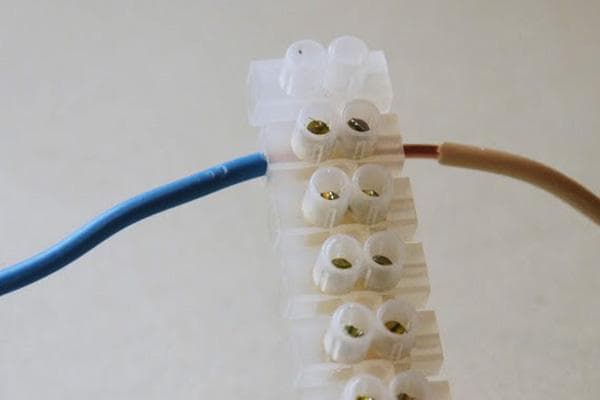

• Schraubklemmen in einer Polyethylenhülle. Die am weitesten verbreiteten, günstigsten und konstruktiv einfachsten. Im Inneren der Isolierhülle befindet sich eine Messinghülse mit zwei Schrauben – mit diesen werden die von beiden Seiten in die Öffnungen gesteckten Kabel befestigt. Der Nachteil ist: Schraubklemmen sind für Aluminiumadern und mehradrige Kabel weniger geeignet. Unter dem ständigen Druck der Schraube wird Aluminium fließfähig, und dünne Adern werden zerstört.

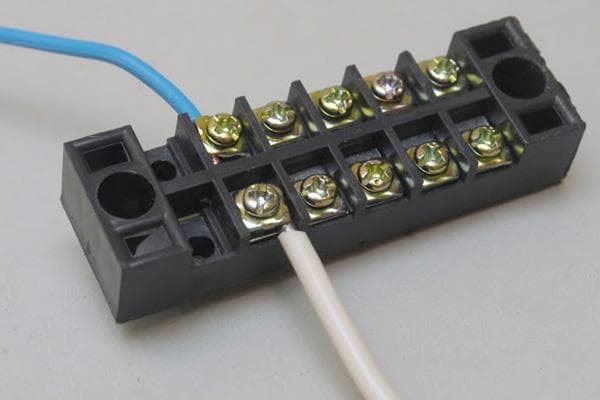

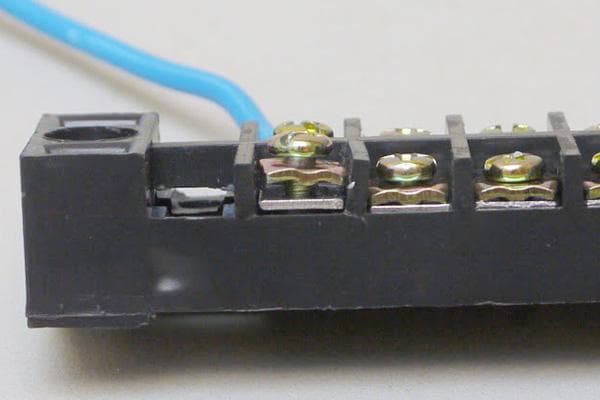

• Schraubklemmen mit Metallplatten. Eine zuverlässigere Konstruktion. Die Kabel werden nicht mit Schrauben, sondern mit zwei Plättchen mit charakteristischen Vertiefungen geklemmt. Dank der vergrößerten Oberfläche eignen sich solche Klemmen für mehradrige Kabel und Aluminium.



  Alle Schraubverbindungen werden einmal im Jahr nachgezogen.

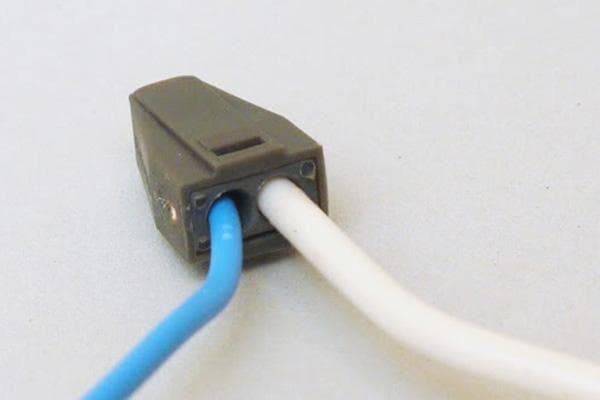

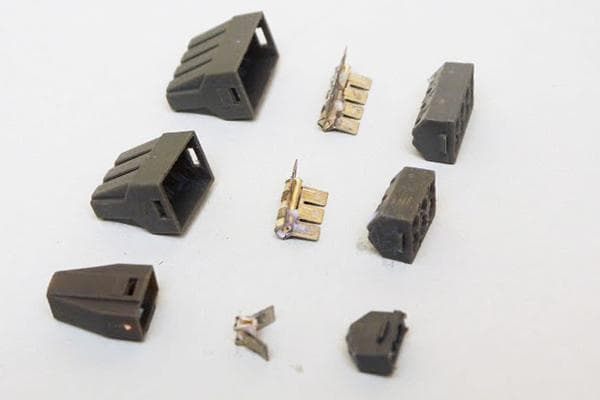

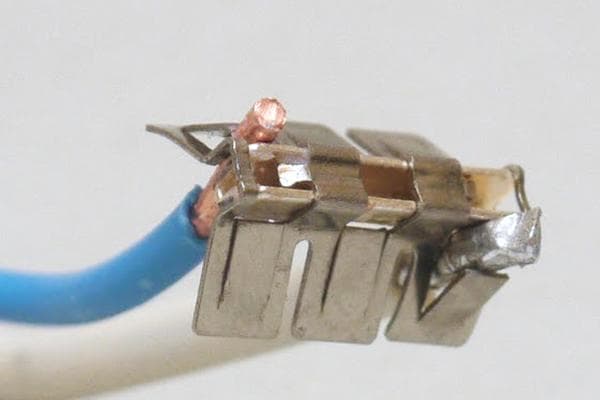

• Selbstklemmende Express-Klemmen. Eine ebenso einfache, aber wesentlich bequemere Konstruktion. Es genügt, den Draht bis zum Anschlag in die Öffnung zu stecken, und er wird zuverlässig geklemmt. Im Inneren befinden sich eine winzige Schiene aus verzinntem Kupfer und eine Fixierplatte. Hersteller geben zudem häufig eine Paste in das Innere – eine Mischung aus technischer Vaseline und Quarzsand. Diese entfernt die Oxidschicht von der Aluminiumoberfläche und verhindert, dass sie sich erneut bildet.




Zum Verbinden eines Aluminiumdrahtes mit einem Kupferdraht (unabhängig von der Anzahl der Adern) ist ein spezieller Klemmenblock mit Paste erforderlich. Das liegt daran, dass Kupfer und Aluminium ein galvanisches Paar bilden. Bei der Wechselwirkung der Metalle wird ein Zerstörungsprozess in Gang gesetzt. Der Widerstand an der Verbindungsstelle steigt, wodurch sich die Konstruktion zu erhitzen beginnt. Dies führt nicht selten zum Schmelzen der Isolierung oder, schlimmer noch, zur Funkenbildung. Je größer der Strom, desto schneller erfolgt die Zerstörung.

Vor- und Nachteile der Methode

Die Verwendung von Klemmen hat viele Vorteile, ist aber nicht ohne Nachteile. Der Übersichtlichkeit halber habe ich diese in einer Tabelle aufgeführt:

Wichtig: Damit die Verbindung mit dem Klemmenblock zuverlässig ist, wird die Klemme basierend auf den Drahteigenschaften ausgewählt – Querschnittsfläche, Flexibilitätsklasse, Leitertyp. Entsprechende Angaben finden sich auf der Hülle der Klemme. Fehlende Angaben deuten darauf hin, dass es sich um eine Fälschung handelt. Eine solche Klemme sollte man besser nicht kaufen: Sie könnte der Belastung nicht standhalten und schmelzen.

Und was ist mit hohen Strömen?

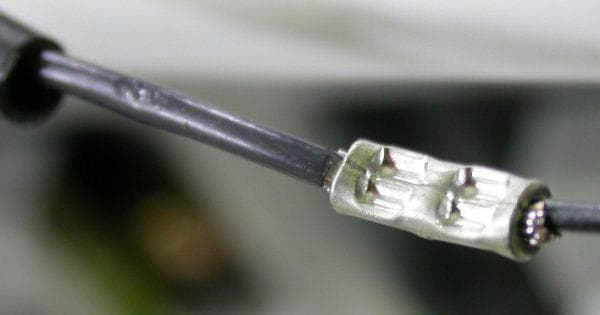

Leiter mit einem Querschnitt von 35–240 mm² werden mit Hülsen verbunden. Diese gibt es aus Kupfer-Aluminium, verzinntem Kupfer und Aluminium. Die Montage ist sehr einfach – die abisolierten Adern werden in die Hülse gelegt und dann verpresst. Bei richtiger Wahl der Hülsengröße und sorgfältiger Verpressung bleibt der Widerstand derselbe wie in einem normalen Draht. Nach der Isolierung kann die Verkabelung problemlos in der Wand versteckt werden.

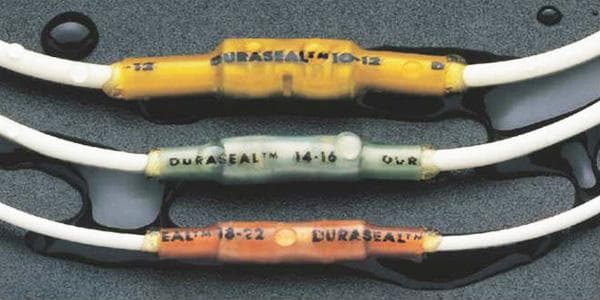

Es gibt bereits isolierte Hülsen.

Prinzip der Verbindung einer einadrigen und einer mehradrigen Leitung in einer Hülse:

1. Wir isolieren beide Leiter so ab, dass die blanken Enden etwa bis zur Mitte der Hülse reichen.
2. Von beiden Seiten in die Öffnungen einführen.

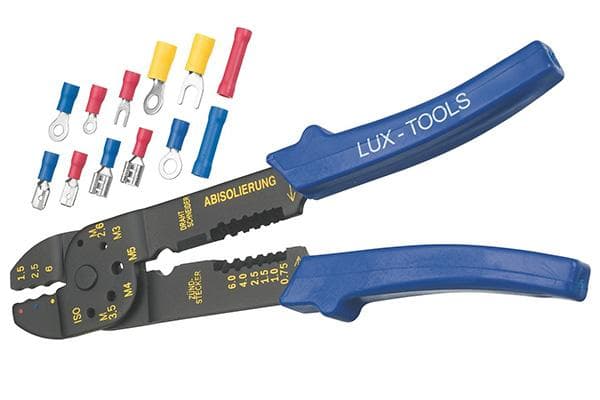

3. Mit speziellen Zangen verpressen.

Hier kommen wir zum Hauptproblem. Die Hülse selbst ist relativ günstig – ab 0,15 €. Für das Verpressen werden jedoch spezielle Zangen benötigt. Deren Preis beginnt bei 10 €. Die Zange kann nicht durch eine Kombizange oder einen Hammer ersetzt werden: Die Verbindung wäre unzuverlässig. Daher müssen Sie entweder etwas Geld ausgeben oder sich, wie ich, eine Zange von einem befreundeten Elektriker leihen.

Viele von uns sind es gewohnt, Leitungen durch Verdrillen zu verbinden und die Verbindung dann mit Isolierband zu umwickeln. Nicht jeder weiß, dass diese altväterliche Methode längst veraltet ist. Die neuen Elektroinstallationsvorschriften verbieten ihre Verwendung aufgrund von Unzuverlässigkeit, hohem Kurzschluss- und Stromschlagrisiko. Heutzutage verwenden Elektriker überall Klemmen und für hohe Ströme Hülsen. Wir lesen die PUE P2.1.21: „Das Verbinden, Abzweigen und Abschließen von Adern von Drähten und Kabeln muss mittels Pressen, Schweißen, Löten oder Klemmen gemäß den geltenden Anweisungen erfolgen.“
