Wozu die 'Karotte' gut ist: kuriose Besonderheiten von Stufenbohrern

Konische Stufenbohrer ersetzen einen ganzen Satz für die Metallbearbeitung, einschließlich Kronenbohrer. Sie werden benötigt, um präzise Löcher in Materialien mit einer Dicke von bis zu 6 mm zu erzeugen. Einer der Hauptvorteile ist die Qualität der Kante. Die Löcher werden sauber und gratfrei, selbst bei einer Metalldicke von 1 mm. Mit solchen Bohrern werden auch Kunststoff- und Holzplatten sowie Trockenbau bearbeitet.

Eigenschaften des Stufenbohrers

Im allgemeinen Sprachgebrauch wird der konische Stufenbohrer auch „Möhre“ oder „Schrittbohrer“ genannt. Das Werkzeug hat eine spezifische Struktur mit fortschreitenden Kanälen. Jeder darauffolgende Kanal hat einen größeren Durchmesser. Der Übergang beträgt 35–45 Grad.

Die stufenförmige Struktur erhöht die Effizienz beim Bohren von dünnem Metall um 50%. Die Schneidfähigkeit des Bohrers wird verstärkt und die Laufruhe der Bearbeitung erheblich erhöht.

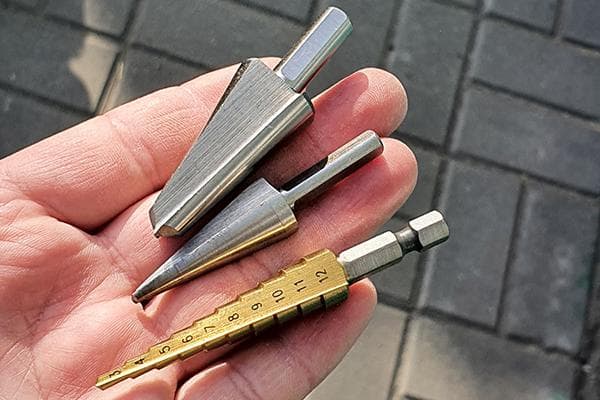

Foto eines Stufenbohrers:

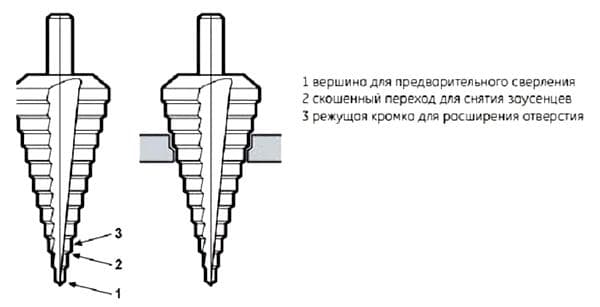

Die Spitze des Konus besteht aus einer Spitze zum Vorbohren, einem ersten angeschrägten Übergang, der Grate entfernt, und einer speziellen Schneidkante, die das Loch erweitert.

Um die Schneidleistung zu verbessern, wird der Stahl oft mit einer abrasiven Beschichtung – Titan- oder Diamantstaub – versehen.

Anwendung

Am weitesten verbreitet ist der Einsatz von Stufenbohrern bei der Autoreparatur, bei Sanitärinstallationen, der Elektroverkabelung, im Bauwesen und bei Ausbauarbeiten.

Wofür werden sie benötigt?

• Bohren von dünnen Blechmaterialien. Um perfekt runde Löcher in dünnen Blechen zu erhalten, sind normale Bohrer nicht geeignet: Sie verformen das Material leicht und hinterlassen ausgefranste Kanten. In diesem Fall kann man einen Satz Kronenbohrer verwenden … oder nur einen einzigen Stufenbohrer. Die „Möhre“ ist besser, da sie Löcher in einem Arbeitsgang erzeugt.
• Korrektur von Fehlern: dreieckigen Löchern, Graten, Zentrierungsfehlern und anderen.
• Nachbearbeitung des fertigen Lochs. Mit dem Werkzeug werden Späne entfernt. Das heißt, der Bohrer ersetzt Feilen und Winkelschleifer.
• Alle Arten von Arbeiten. Stufenbohrer sind universell. Sie eignen sich für alle Arten von Arbeiten und ersetzen einen ganzen Satz von Bohrern und einige andere Werkzeuge (z. B. Zentrierelemente).

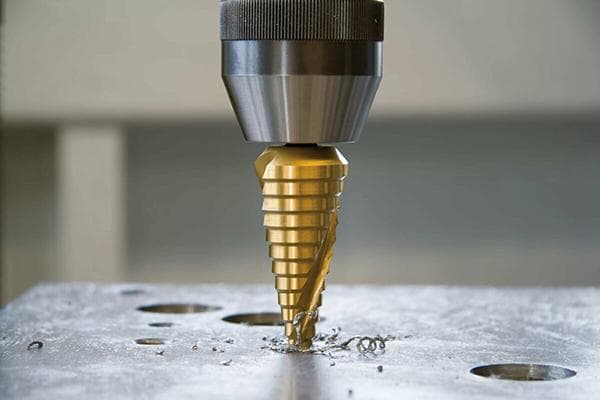

Es ist zu beachten, dass Stufenbohrer besondere Betriebsregeln haben. Nur ein streng vertikaler Vorschub ist zulässig. Ebenso wichtig ist die Einhaltung der Drehzahl. Für Stahl variiert sie zwischen 200 und 1000 Umdrehungen. Je größer der Durchmesser, desto geringer sollte die Geschwindigkeit sein.

Erfahrene Meister empfehlen zudem die Verwendung von Kühlemulsion beim Bohren. Wenn Sie ein dünnes Blatt bohren müssen, legen Sie ein unnötiges Stück Sperrholz von 10–12 mm Dicke unter das Metall. Beim Bohren von Aluminium und anderen zähen Metallen wird der Bereich des Lochs mit Maschinenöl geschmiert.

Vorteile und Nachteile

Stufenbohrer könnte man als ideal bezeichnen, gäbe es nicht ein paar negative Aspekte.

Beginnen wir mit dem Erfreulichen. Ein Stufenbohrer:

• erzeugt perfekt saubere Löcher bei geringer Materialdicke;
• führt mehrere Vorgänge gleichzeitig aus: Bohren, Entgraten, Schneiden, Schleifen;
• vereint mehrere Bohrdurchmesser in einem;
• dringt mit der scharfen Spitze mühelos in das Material ein, unabhängig von Dichte und Struktur;
• kann in Bohrmaschinen mit automatischem und manuellem Antrieb verwendet werden;
• zeichnet sich in der Regel durch hohe Festigkeit aus und wird lange nicht stumpf.

Die Nachteile von Stufenbohrern sind wenige, aber alle ziemlich gravierend:

• Hoher Preis. Ein qualitativ hochwertiger Bohrer kostet 20 € und mehr. Der Preis richtet sich nach der Stahlqualität, Beschichtung, Marke und dem Arbeitsbereich. Je mehr Durchmesser, desto höher der Preis. Die billigsten chinesischen Bohrer kosten ab 4 €.
• Das Gerät ist ineffizient, wenn Löcher in Materialien mit einer Dicke von mehr als 6–10 mm gebohrt werden müssen.
• Erfordert eine sorgfältige Handhabung. Starke Krafteinwirkung, Schrägstellung oder Fall aus der Höhe können zu Verformungen führen. Dann sind alle darüber liegenden Durchmesser nicht mehr nutzbar.

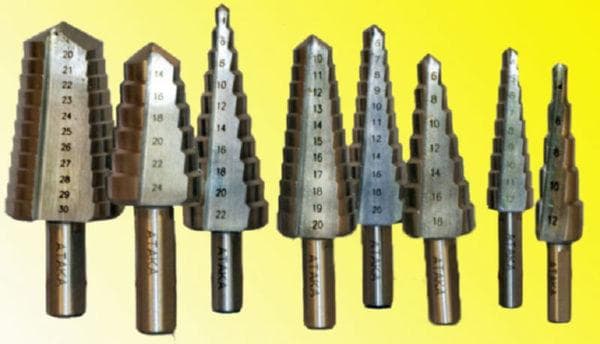

Arten

Stufenbohrer unterscheiden sich im Materialtyp, der Form, der Größe (Arbeitsbereich). Für die Herstellung wird Schnellarbeitsstahl HSS verwendet. Dieser kann weiterbehandelt oder mit einer Beschichtung versehen sein.

Die Haltbarkeit des Werkzeugs lässt sich an der Farbe ablesen:

• grau – Stahl ohne Verstärkung;
• schwarz – gehärteter Stahl;
• gelb – mit Kobaltanteil;
• hellgold – Titannitrid-Beschichtung (sorgt für maximale Lebensdauer).

Nach der Form gibt es Stufeneinsätze:

• normale;
• ohne Führungsspitze;
• aus zwei Kegelabschnitten mit unterschiedlichem Neigungswinkel zur Oberfläche;
• mit 1–3 Nuten;

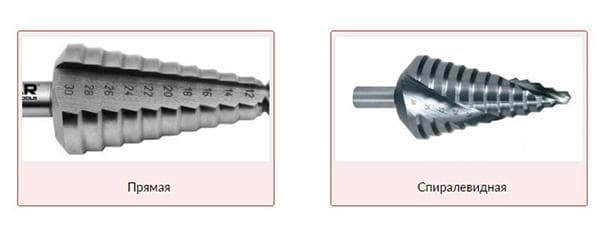

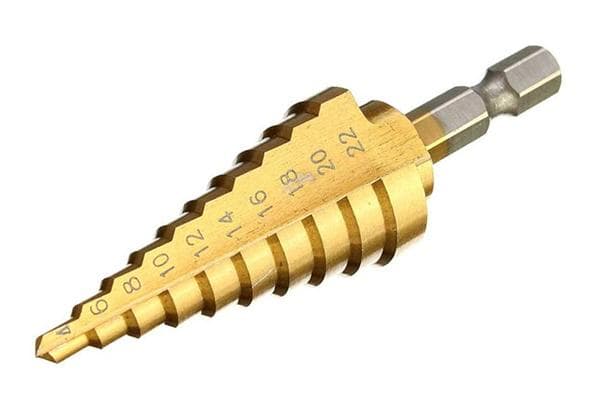

• mit geraden Nuten und spiralförmigen Nuten.

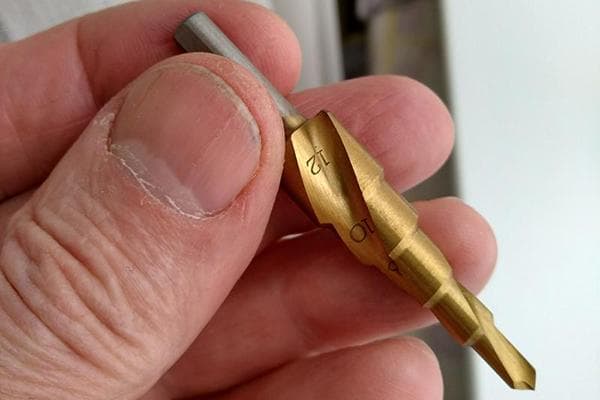

Die spiralförmige Form der Nuten erhöht die Effizienz des Werkzeugs. Je mehr Nuten vorhanden sind, desto höher kann die Drehzahl sein.

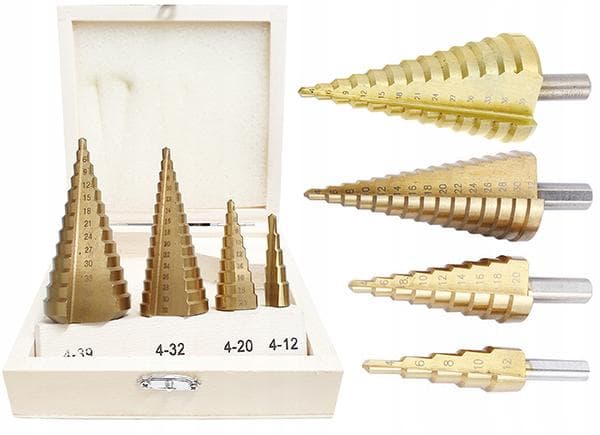

Die Größen der Einsätze sind sehr unterschiedlich. Sie unterscheiden sich in Anzahl und Höhe der Stufen sowie im Startdurchmesser. Der minimale erste Durchmesser beträgt 4 mm. Ein Bohrer kann aus 5–15 Stufen bestehen und mit unterschiedlichen Durchmessern beginnen. Die Standardhöhe der Stufen beträgt 5 mm (3 bis 6 mm).

Der Stufenbereich von 6–38 mm deckt fast alle Bohranforderungen im Haushaltsbereich ab.

Fragen und Antworten

Worauf sollte man beim Kauf eines Stufenbohrers achten?

Der Arbeitsdurchmesser und die Materialart sind entscheidend. Der Stahl muss den GOST-Anforderungen entsprechen. Fachleute empfehlen, Aufsätze von bewährten Marken wie Izar, Bosch, UniBit und Irwin/Hanson zu wählen. Sie weisen zudem darauf hin, dass 7 Stufen bei 20 mm besser und länger bohren als 7 Stufen bei 32 mm. Man sollte nicht unnötig nach großen Durchmessern streben. Kleinere Durchmesser werden stets genutzt und verschleißen daher schneller. Es kann vorkommen, dass man die größeren Durchmesser nie erreicht.

Können Stufenbohrer geschärft werden?

Nur einige, meist aus der unteren Preiskategorie, und bei geringer Verformung. Aufsätze mit gerader Schneide lassen sich leichter schärfen, während spiralförmige spezielle Ausrüstung erfordern. Teure Bohrer hingegen können nicht geschärft werden. Ein gutes Beispiel sind Bohrer mit einer Titannitrid-Beschichtung (in einem gesättigten Goldton). Es ist wichtig zu beachten, dass sie über einen längeren Zeitraum hinweg eine hervorragende Schneidfähigkeit bewahren. Daher benötigen sie grundsätzlich kein Schärfen.

Der Hauptzweck eines Stufenbohrers ist es also, große Löcher in dünnem Metall zu bohren (in Schalttafeln, Autos usw.). Allerdings kann man den Aufsatz sowohl für harte als auch für weiche Materialien verwenden: Holz, Gipskarton, Sperrholz und Kunststoff. Er erspart die Notwendigkeit, einen Satz Bohrer mit verschiedenen Durchmessern mitzuführen. Viele Handwerker schreckt nur ein Faktor vom Kauf ab – der hohe Preis des Produkts.
