Typen hydrodynamischer Maschinen zur Kanalreinigung und Besonderheiten ihrer Anwendung

Derzeit werden zur Reinigung von Abwasserrohren bei starken Verschmutzungen spezielle Anlagen eingesetzt – hydrodynamische Maschinen.

Hydrodynamische Maschinen sind Geräte, deren Funktionsprinzip auf der Verwendung spezieller Düsen beruht, die Wasser (manchmal unter Zusatz chemischer Mittel) unter hohem Druck nutzen und die Reinigung und Entfernung von Ablagerungen an den Wänden von Abwasser-, Heizungs-, Ölleitungen und anderen Rohrleitungen, in denen Verstopfungen auftreten können, durchführen.

Als Haupthersteller und Lieferanten von Hochdruckreinigern in Russland gelten:

• Cam Spray (USA);
• „ProfTechSnab“ (RF);
• MASTERTOOLS–PRO (RF);
• ROTHENBERGER RUSSIA (RF);
• KROLL (Deutschland);
• TEC-GROUP (RF) und andere.

Varietäten

Hydrodynamische Maschinen werden in drei Ausführungen hergestellt: auf Fahrzeugbasis, auf Anhängerbasis und mobile Geräte.

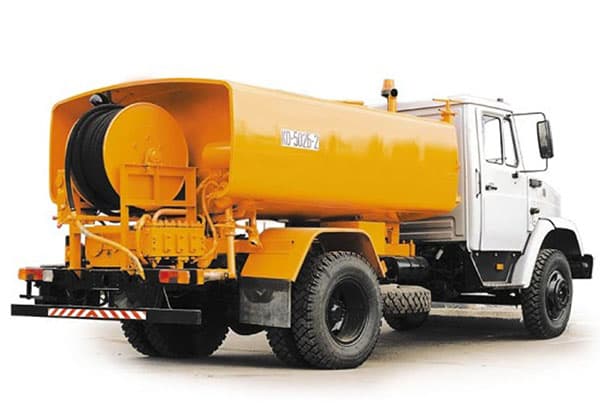

• Auf Fahrzeugbasis

Diese Aggregate werden zusammen mit einem Wassertank auf Lastkraftwagen montiert. Sie werden hauptsächlich bei der Reinigung von Hausanschluss- und Netzkanalisation mit einem Durchmesser bis zu 1000 mm eingesetzt.
Die Pumpe wird vom Fahrzeugmotor über ein Verteilergetriebe angetrieben und kann einen Wasserdruck von etwa 300 atm erzeugen, die Schlauchlänge kann bis zu 120 m betragen.

• Auf Anhängerbasis

Diese Geräte werden auf einachsigen oder zweiachsigen Pkw-Anhängern montiert. Die Pumpe wird von einem Verbrennungsmotor oder einem Elektromotor angetrieben. Es ist ebenfalls ein Wassertank vorhanden.
Die Pumpe erzeugt einen Druck von etwa 200 atm. Die Schlauchlänge beträgt bis zu 90 m.
Solche Maschinen können Kanäle mit einem Durchmesser von bis zu 500 mm reinigen. Sie sind mobiler und können während des Betriebs direkt am Haus oder am Wochenendhaus aufgestellt werden.

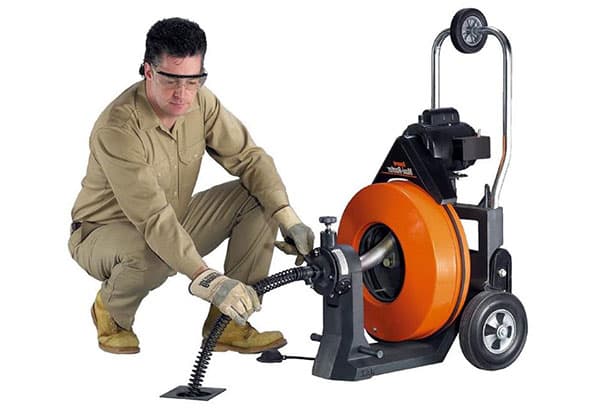

• Mobil

Diese Geräte zeichnen sich durch ein geringes Gewicht aus, sodass sie von ein oder zwei Personen manuell transportiert werden können. Sie sind auf einachsigen zweirädrigen Wagen montiert. Sie werden durch einen Benzin- oder Elektromotor angetrieben und bei der Arbeit an das öffentliche Wassernetz angeschlossen. Sie werden zur Spülung von hausinternen Abwasser- sowie Heizungsrohren mit einem Durchmesser von 25–250 mm verwendet.
Der Pumpendruck beträgt etwa 200 atm, die Schlauchlänge maximal 60 m.

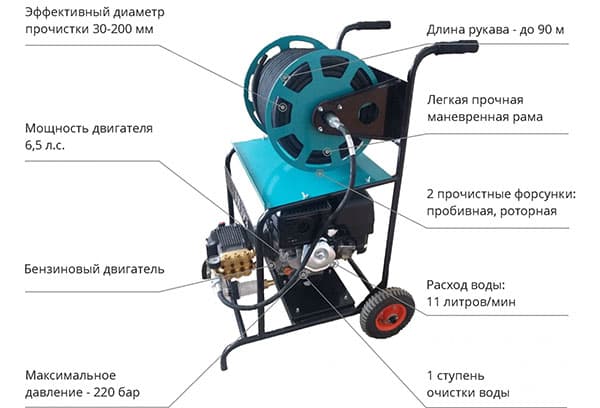

Wesentliche Merkmale

Bei der Arbeit von Anlagen zur Reinigung von Abwasserkanälen sind folgende Eigenschaften von Bedeutung:

• Druck – von seinem Wert hängen die Leistung und die Qualität der Arbeit ab;
• Wasserverbrauch – bestimmt die Größe des zu reinigenden Rohres;
• Schlauchlänge – gibt die maximale Reinigungsstrecke in einem Durchgang an;
• Motortyp (elektrisch oder Verbrennungsmotor) – bestimmt den Einsatzort (innen oder außen);
• Motorleistung – je höher diese ist, desto leistungsfähiger kann die Pumpe sein und desto größer kann der gereinigte Rohrdurchmesser sein.

Tipp

Um den passenden Gerätetyp auszuwählen, müssen Sie von der Rohrgröße und der Pumpenleistung ausgehen: Eine zu geringe Leistung erzielt möglicherweise nicht die gewünschte Wirkung, eine zu hohe ist hinsichtlich des Wasser-, Kraftstoff- oder Stromverbrauchs einfach nicht sinnvoll.

Tabelle 1. Wasserverbrauch in Abhängigkeit vom Rohrdurchmesser

Aufbau

Die Anlage zur Reinigung von Ableitungskanälen für häusliche Abwässer besteht aus folgenden Komponenten:

• Antrieb – hierbei dient ein Diesel-, Benzin- oder Elektromotor, der mit der Pumpe über eine starre oder lösbare Kupplung verbunden ist;
• Pumpe – es kommen Kolben- oder Koaxial-Hochdruckpumpen zum Einsatz;
• Hochdruckschlauch, aufgewickelt auf einer Trommel;

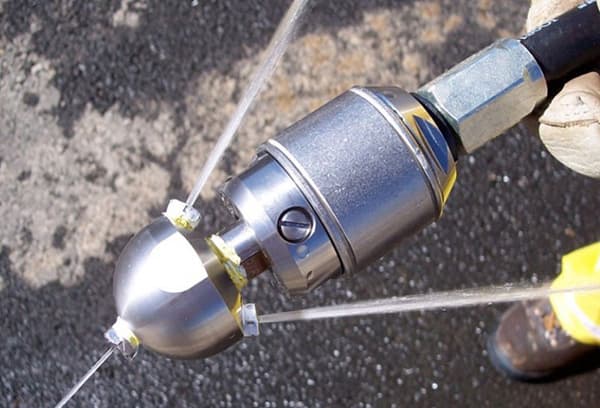

• Düse mit Öffnungen, die die Rohrreinigung durchführt.

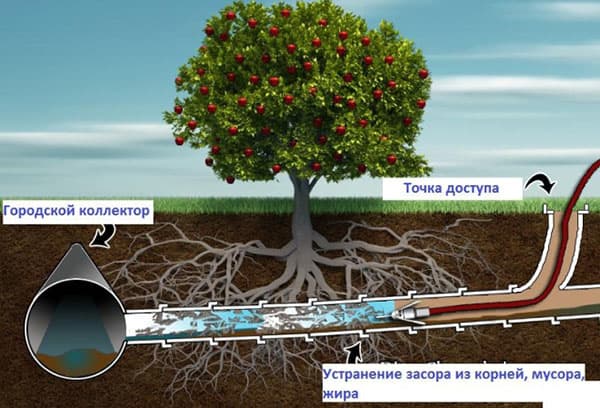

Funktionsprinzip

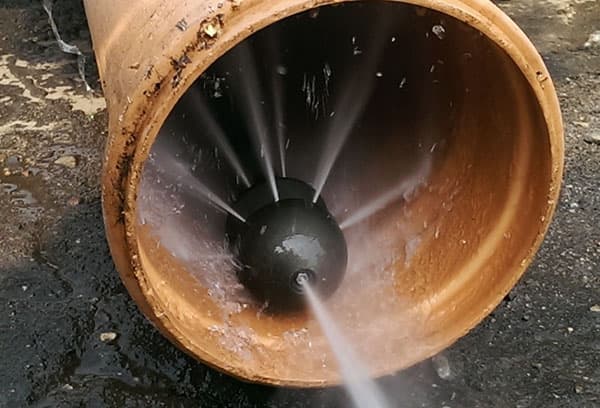

Die Arbeitsweise einer hydrodynamischen Maschine basiert auf der Zufuhr von Wasser unter hohem Druck durch spezielle Düsen, die Öffnungen für den Wasseraustritt nach vorne und hinten haben.

• Durch die nach vorne gerichteten Öffnungen werden Verstopfungen und Ablagerungen an den Rohrwänden abgespült.
• Das durch die nach hinten gerichteten Öffnungen austretende Wasser erzeugt einen Rückstoß, der die Düse mit dem Schlauch nach vorne schiebt und gleichzeitig den Schmutz aus dem Rohr spült.

Dank des starken Wasserdrucks werden Ablagerungen an den Rohrwänden zerstört und die Rohre von Schmutzpartikeln und Haushaltsablagerungen befreit.

Vorteile

Im Vergleich zur mechanischen oder chemischen Kanalreinigung bietet der Einsatz hydrodynamischer Maschinen eine Reihe unbestreitbarer Vorteile.

• Die Arbeit erfordert keinen großen Zeitaufwand.

Da die Schmutzpartikel sofort mit dem Wasser ausgespült werden, passiert die Düse schnell den Abschnitt, der den freien Abfluss der Haushaltsabwässer behindert. Bei der Reinigung mit einem Seil muss das Werkzeug dagegen regelmäßig herausgezogen werden, um den Schmutz zu entfernen. Dabei können Sand, Steine und Reste von Baumörtel an der Verstopfungsstelle verbleiben und das Vordringen des Seils behindern.

• Die Rohre werden nicht so beschädigt wie durch Seile oder chemische Reagenzien.

Durch das ständige Drehen in den Rohrleitungen „franst“ das Seil in einzelne Drähte aus, mit denen es die Innenfläche des Kanals zerkratzen kann, bis hin zu einem Durchbruch, der dazu führt, dass Flüssigkeit in den Raum oder den Graben austritt, in dem das Rohr verlegt ist. Selbst wenn die äußere Integrität des Rohrs nicht beeinträchtigt ist, begünstigen die von innen durch das Seil hinterlassenen Kratzer später eine beschleunigte Ablagerung von Verschmutzungen an den Wänden.

• Bei der Reinigung entstehen kein Staub und keine Verschmutzung.

Da die Reinigung im Kanal stattfindet und Schmutzpartikel nicht auf den Boden des Raumes gelangen, bleibt dieser sauber. Es reicht aus, ihn von Wassertropfen abzuwischen. Bei der Reinigung mit einem Seil hingegen wird der Schmutz aus dem Kanal geholt und auf den Boden oder in einen Eimer abgelegt, was zu Verschmutzung führt.

• Die Düse kann in Rohrleitungen jeder Konfiguration eindringen.

Das Seil kann sich aufgrund seiner Steifigkeit nicht immer an die Kanalform anpassen. Die Verwendung eines dünneren Seils ermöglicht es nicht, eine verdichtete Verstopfungsstelle zu durchbrechen.

• Die Kanalisation wird von allen Verstopfungen gereinigt.

Unabhängig von der Ursache und dem Grad der Verstopfung reinigt die Hochdruckwasserreinigung nicht nur das Innere der Rohrleitung, sondern auch ihre Wände, was zu einem längeren Betrieb der Kanalisation ohne Reinigung beiträgt.

Sicherheitsvorschriften

Wenn Sie Rohrleitungen mit einem Gerät mit Verbrennungsmotor reinigen, muss dieses außerhalb des Gebäudes aufgestellt und der Hochdruckschlauch mit einem zusätzlichen Schlauch verlängert werden.

Wichtig!

Tragen Sie bei der Kanalreinigung unbedingt eine Schutzbrille, da aus der Rohröffnung Ablagerungsstücke oder Wasserspritzer herausfliegen können, sowie Gummihandschuhe und eine Schutzweste. Zur Beleuchtung des Arbeitsplatzes verwenden Sie eine Leuchte mit 12 Volt Spannung, die über einen Transformator angeschlossen ist, oder eine Akkutaschenlampe.

Nach Arbeitsende spülen Sie unbedingt alle Schläuche und Düsen, damit eingedrungener Schmutz nicht eintrocknet und sie unbrauchbar macht.

Kosten der Ausrüstung

Der Preis einer hydrodynamischen Maschine zur Rohrreinigung hängt von der Basis ab, auf der sie montiert ist (Fahrzeug, Anhänger oder Wagen), sowie von der Ausstattung, der Antriebsleistung, der Pumpe, dem Wassertank und der Elektroausrüstung.

Zum Beispiel hängt der Preis von Fahrzeugaggregaten von der Fahrzeugmarke ab:

• ZIL – 5.000 € und mehr;
• KAMAZ – 32.500 € und mehr;
• URACA – ab 8.000 €;
• Mueller-mitteltal – ab 20.000 €;
• Isuzu – 70.000 € und mehr.

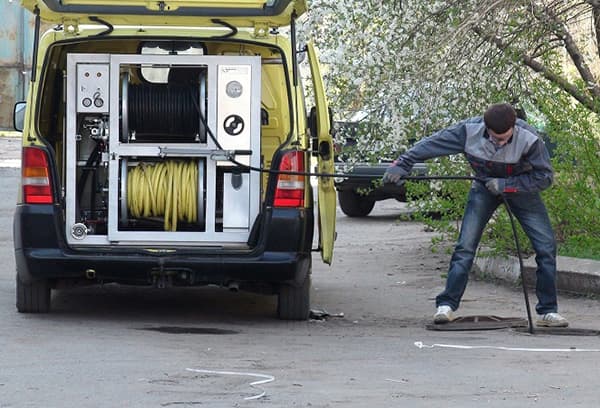

Der Preis von Anlagen auf Kleinbussen und Anhängern hängt vom Hersteller des Transporters, des Aggregats, der Antriebsleistung und der Pumpe ab:

• Lada Largus Kastenwagen – 8.900 € (Rohr-Ø bis 1000 mm, Schlauchlänge – 120 m);
• UAZ Profi – 11.000 € (Rohr-Ø bis 1000 mm, Schlauchlänge – 120 m);
• Peugeot Partner – 16.000 € (Rohr-Ø bis 1000 mm, Schlauchlänge – 90 m);
• GAZ-2705 Poseidon Standard-2 – 19.200 € (Rohr-Ø bis 1000 mm, Schlauchlänge – 120 m);
• Peugeot Boxer 330 L2H2 Poseidon Standard-2 – 26.000 € (Rohr-Ø bis 1000 mm, Schlauchlänge – 120 m);
• Anhänger Poseidon – 5.000 € (Rohr-Ø bis 700 mm, Schlauchlänge – 90 m);
• Anhänger Poseidon SUPER – 18.000 €.

Die Kosten für mobile Anlagen beginnen bei 540 €:

• Poseidon VNA-110-12 – 536 € (Rohr-Ø: 25-150 mm, Schlauchlänge – 40 m);
• RIDGID KJ-2200 – 1.850 € (Rohr-Ø: 32-150 mm, Schlauchlänge – 61 m);
• CAM Spray EJ-CS1500A.2 – 2.200 € (Rohr-Ø: 20-150 mm, Schlauchlänge – 30 m);
• Rioried MiniJet – 2.400 € (Rohr-Ø: 25-125 mm, Schlauchlänge – 20 m);
• CAM Spray EJ-CS3500.5 – 4.750 € (Rohr-Ø: 20-300 mm, Schlauchlänge – 60 m).

Tipp

Sich für nur ein oder zwei Arbeiten pro Jahr (wie empfohlen) ein eigenes Gerät zur Kanalreinigung anzuschaffen, kann sich nicht jeder leisten – sei es aufgrund des Preises oder der persönlichen Fähigkeiten. Daher sollten Sie alle alternativen Lösungen in Betracht ziehen.

Alternative Methoden

Sie können jetzt Arbeiter mit einer mobilen oder einer anderen hydrodynamischen Maschine beauftragen, die die Kanalisation relativ günstig reinigen. Die Kosten pro Meter Reinigung beginnen bei 2,50 €, der endgültige Betrag hängt jedoch von der Komplexität der Verschmutzung der Rohrleitung sowie deren Größe und Länge ab.
Sie können das Gerät auch mieten. Allerdings ist in solchen Fällen oft eine sehr hohe Kaution fällig, die häufig dem Wert der Anlage selbst entspricht.

Basierend auf dem oben Gesagten können Sie nun entscheiden, womit und wie Sie die Verstopfung der Kanalisation beseitigen möchten. Wenn Ihre Abwasserrohre vom Hauptsammler bis zur Senkgrube oder zum Kontrollschacht verstopft sind, benötigen Sie ein Aggregat auf einem Fahrzeug oder einem Anhänger. Muss die Rohrleitung von der Sanitärarmatur bis zum Sammler gereinigt werden, ist ein mobiles Gerät zur Verstopfungsbeseitigung erforderlich. Sie können das benötigte Gerät mieten oder, wenn es Ihre finanziellen Mittel erlauben, kaufen, um das Abwassersystem Ihres Hauses oder Ihrer Wohnung regelmäßig zu reinigen.
