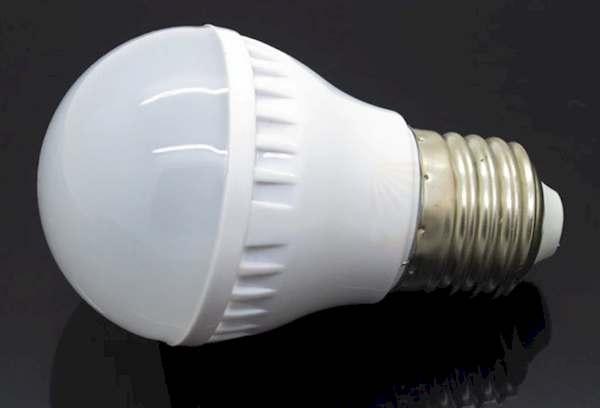

Wie repariert man eine 220-V-LED-Lampe und eine Deckenleuchte in 0 Euro und 2 Minuten: Schritt-für-Schritt-Anleitung

Oft funktionieren LED-Lampen aus dem banalsten Grund nicht mehr – einer der LEDs in der Matrix brennt durch. Der Defekt ist einfach und leicht zu beheben. Eine LED-Lampe kann in nur wenigen Minuten repariert werden. Dazu müssen Sie sich nicht mit Elektronik auskennen oder spezielles Werkzeug haben. Eine einfache und schnelle Reparatur wird zu Hause auf dem „Knie“ durchgeführt.

Wie repariere ich eine durchgebrannte LED-Lampe – Schritt-für-Schritt-Anleitung

Die Idee der Reparatur einer durchgebrannten LED-Lampe ist es, die Kette mit einer Brücke wiederherzustellen. Die LEDs sind in Reihe geschaltet. An der Stelle, an der ein Element durchbrennt, entsteht ein Bruch und die gesamte Lampe leuchtet nicht mehr. Sie müssen die durchgebrannte Diode entfernen und die Kontakte auf der Platine miteinander überbrücken.

Notwendiger Werkzeugsatz:

• Cutter;
• Lötkolben;
• etwas Lötzinn.

Schritt-für-Schritt-Anleitung:

1. Die Lampe zerlegen. Für eine schnelle Reparatur genügt es, die matte Halbkugel vom Gehäuse zu entfernen.
2. Den durchgebrannten LED identifizieren. In der Regel ist er durch einen schwarzen Punkt in der Mitte gekennzeichnet.
3. Das defekte Element mit einem Messer entfernen.
4. Diese Stelle mit Zinn verlöten (einen Tropfen hinterlassen).
5. Die lichtstreuende Kappe wieder anbringen.

Nach einfachen Handgriffen funktioniert die Lampe in 95 % der Fälle wieder. Wie die Reparatur einer LED-Lampe für 220 V durchgeführt wird, wird im Video anschaulich gezeigt:

Wie zerlegt man sie?

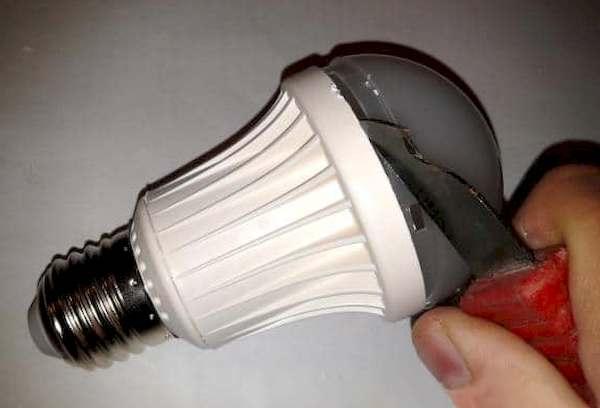

Als Erstes muss die matte Kappe entfernt werden. In manchen Fällen reicht es, sie ruckartig zur Seite zu ziehen (durch Brechen zu öffnen) oder einfach abzuschrauben. Wenn die Kappe nicht nachgibt, ist sie wahrscheinlich geklebt.

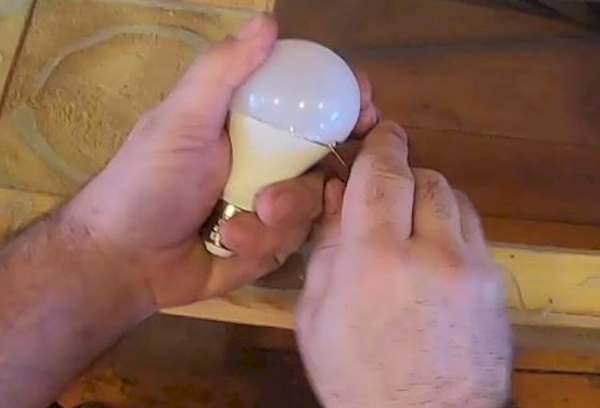

Man nimmt ein Cuttermesser oder Ähnliches, schiebt die Klinge in die Verbindungsstelle zwischen Lampengehäuse und Kappe und fährt zweimal um den Umfang. Der Dichtungskleber in den Lampen ist normalerweise weich und lässt sich leicht schneiden. Dann muss die Kappe abgehebelt werden.

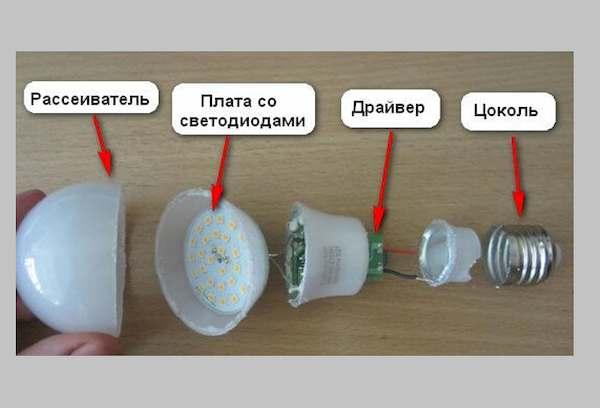

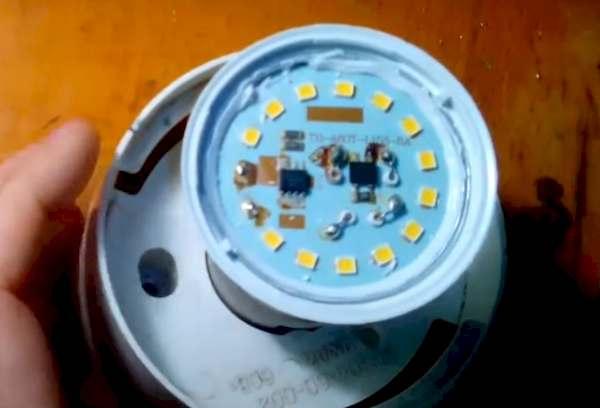

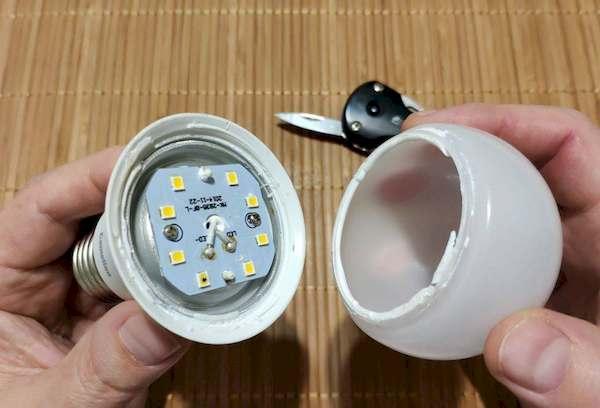

Die Lampe ist zerlegt. Vor Ihnen erscheint in etwa folgendes Bild:

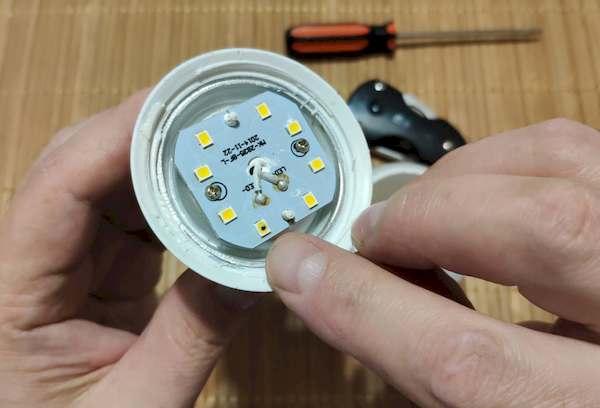

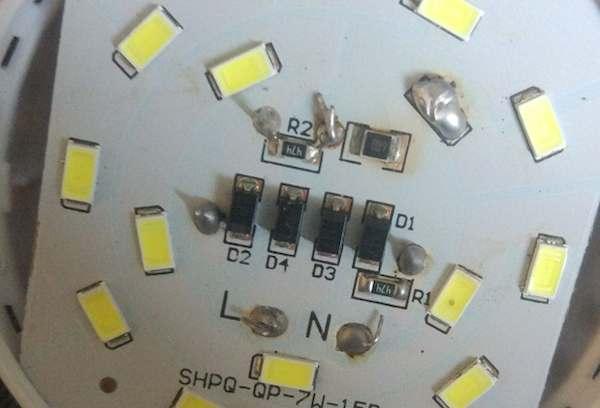

Oben befindet sich die Platine mit den LEDs. In der Regel ist sie am Kühlkörper angeschraubt.

Tipp: Wenn es nicht gelingt, die Klinge zwischen Gehäuse und Kappe einzuführen, kann man mit einer Metallsäge ein kleines Loch machen (die Kante etwas anfeilen).

Wie findet man den durchgebrannten LED?

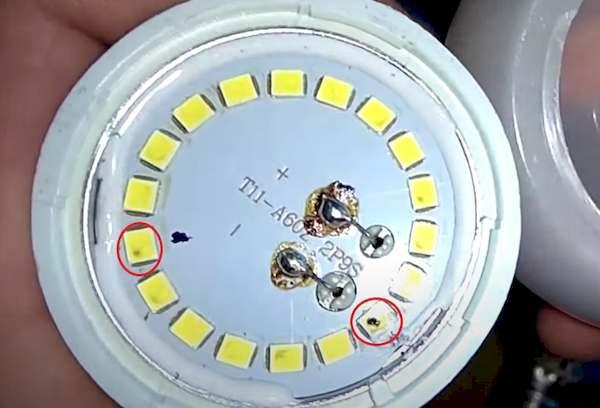

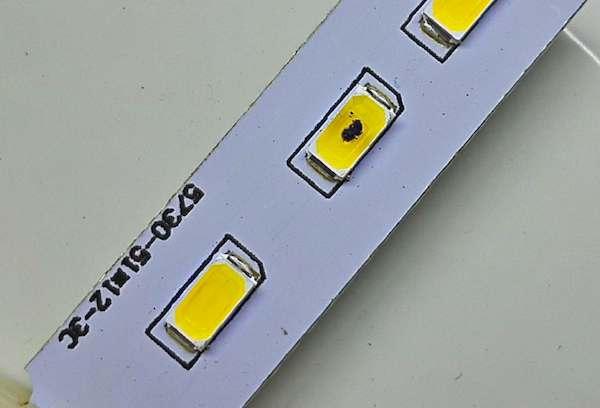

Das defekte Element ist oft mit bloßem Auge sichtbar. Auf der durchgebrannten Diode erscheint ein schwarzer Punkt. Er kann groß und gut sichtbar oder klein und blass sein. Beispiele auf dem Foto:

Wir empfehlen, jede Diode bei hellem Licht genau zu betrachten. Sie können eine Lupe und eine Taschenlampe verwenden. Ausgebrannte LEDs mit einem blassen Punkt sollten Sie mit einem Marker markieren, um sie nicht aus den Augen zu verlieren.

Es kommt vor, dass die LEDs keine Punkte aufweisen und alle äußerlich intakt aussehen. Dann müssen Sie eine Diagnose mit einem Multimeter durchführen:

1. Schalten Sie das Gerät ein und wählen Sie den Messbereich 200 Volt. Schließen Sie die Lampe an das Netz an. Messen Sie die Spannung am Treiberanschluss und stellen Sie fest, ob die Matrix mit Strom versorgt wird. Wenn Spannung anliegt, ist der Treiber funktionsfähig und das Problem liegt an einem defekten Diode(n).

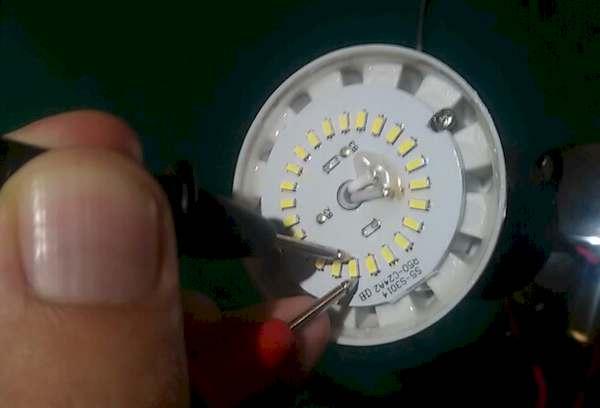

2. Schalten Sie das Multimeter in den Dioden- oder Durchgangsprüfmodus. Drehen Sie die Lampe aus dem Netz. Führen Sie die Messspitzen nacheinander an + und — an jeder Diode der Lampe. Eine intakte LED leuchtet schwach. Auf diese Weise müssen Sie alle defekten Elemente identifizieren und mit einem Marker markieren.

Auf diese Weise können Sie defekte 3-Watt-Dioden finden. Bei 9-Watt-Dioden lässt sich der Durchgangstest aufgrund der unzureichenden Spannung an den Messspitzen nicht durchführen. Schließen Sie die Lampe an die Stromversorgung an, wählen Sie den Spannungsmessbereich 200 Volt und gehen Sie nacheinander mit den Messspitzen über alle Dioden. Wenn Sie auf eine degradierte Diode stoßen, beginnt ein Teil der Schaltung zu leuchten.

Wie repariert man?

Nachdem die Lampe zerlegt und das defekte Element gefunden wurde, beginnt die eigentliche Reparatur. Sie erfolgt in zwei Schritten:

• Entfernen des durchgebrannten Elements (oder der Elemente). Eine defekte Diode kann einfach durch Aufhebeln mit einem Messer oder Zusammendrücken mit einer kleinen Zange entfernt werden. Bei Verwendung einer Zange ist die Entfernung sorgfältiger. Es bleiben saubere Kontakte zurück, was sowohl für die Überbrückung mit Lot als auch für eine aufwändigere Reparatur der LED-Lampe praktisch ist.

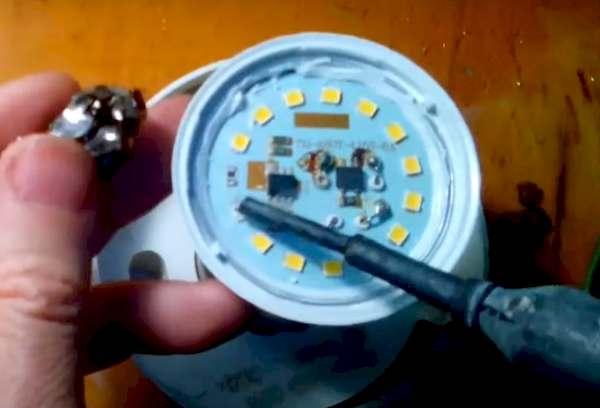

• Löten der Brücke. Schalten Sie den Lötkolben ein. Nachdem er erhitzt ist, geben Sie einen Tropfen Flussmittel (Lotsäure, Kolophonium) auf die gereinigten Kontakte, nehmen Sie etwas Lot auf und tragen Sie es oben auf – bilden Sie eine leitende Brücke. Hauptsache, der Tropfen schließt die beiden Kontakte.

Die Integrität der Schaltung wird wiederhergestellt und die Lampe funktioniert wieder. Sie müssen sie nur noch zusammenbauen.

Wie baut man sie zusammen?

Natürlich unterscheiden sich LED-Lampen konstruktiv etwas. Der Zusammenbau erfolgt je nach Gehäusetyp. Die abschraubbare Kappe wird einfach aufgeschraubt. Wenn sie mit einem Klick «abgerissen» wurde, achten Sie auf die Position der Rastnuten. Beim Zusammenbau müssen diese mit der Arretierung am Gehäuse übereinstimmen. Dann wird die Kappe eingerastet. In einigen Fällen muss sie leicht gedreht werden.

Es kommt vor, dass sich die Lampe nicht vorsichtig zerlegen lässt und der Diffusor abbricht. In diesem Fall können Sie ihn mit einem beliebigen Kunststoffkleber ankleben. Wenn Dichtmittel entfernt wurde, kann der Diffusor abfallen und nicht fest sitzen. In diesem Fall tragen Sie etwas Sanitärdichtmittel an den Rändern des Gehäuses auf, drücken Sie den Deckel an und lassen Sie ihn 20 Minuten lang «fest werden».

Wie funktionieren reparierte LED-Lampen? – Erfahrungsberichte von denen, die sie repariert haben.

Die Erfahrungsberichte bestätigen, dass es wirklich einfach ist, eine LED-Lampe zu reparieren, wenn man zu Hause einen Lötkolben hat. Eine andere Frage ist, wie lange sie nach der Reparatur hält?

Aus den Berichten wird deutlich, dass:

• Alexander: „Wenn man eine durchgebrannte LED verlötet, wird die Lampe nicht lange funktionieren. Die Chinesen geben ohnehin mehr Spannung auf die Dioden als nötig. Nach der Reparatur erhöhen Sie sie noch weiter. Wenn die Glühbirne nach einer Woche noch funktioniert, können Sie von Glück sagen, dass sie von einem gewissenhaften Hersteller stammt. In meiner Praxis liefern sie statt der Norm von 2,8 Volt ab 3,4 Volt und mehr, damit das Licht heller ist.“
• Sergej: „Gut, wenn die Matrix nur eine unterbrochene Diode hat. Aber manchmal gibt es nur 3-5 funktionierende Dioden. Eine solche Lampe gehört nur in den Müll. Wenn von 15 Dioden eine defekt ist, ist die einzig richtige Lösung, sie gegen eine gleichartige auszutauschen. Andernfalls brennen die Dioden aufgrund von Überlastung eine nach der anderen durch.“
• Andrej: „Ich habe so eine Glühbirne repariert, aber am nächsten Tag war sie schon wieder durchgebrannt. Sinnlose Beschäftigung. Ich kaufe Glühbirnen bei Leroy Merlin mit einer Garantie von 3 Jahren. Wenn sie früher durchbrennen, werden sie gegen eine neue ausgetauscht.“
• Alexej: „In 10 Minuten habe ich 3 Glühbirnen repariert. Es ist schon ein halbes Jahr vergangen, alle funktionieren. Ich bereue, dass ich nicht früher darauf gekommen bin. So viele Glühbirnen sind im Müll gelandet. Dabei habe ich als Kind Christbaumketten selbst repariert. Als Schüler habe ich in die Fassung einer durchgebrannten Glühbirne eine Folienkugel gesteckt. Mit jedem Neujahr wurden es immer weniger Lichter, die übrigen leuchteten immer heller und brannten immer häufiger durch. Aber die Lampen funktionieren bisher noch, toi, toi, toi.“
• Jenia: „Ich empfehle, gleich nachzusehen: Wenn die Lampe 10 oder weniger LEDs hat, können Sie sich die Zeit sparen. Die Spannung steigt so stark an, dass die Lampe nur sehr kurz hält. Ein Durchschlag einer anderen LED ist sofort nach dem Einschalten möglich. Es sei denn, die Lampe hat einen Halbleitertreiber mit Stromrückkopplung. Dann ändert sich der Strom durch die LEDs nach dem Einbau einer Brücke nicht. Solche Lampen sind mir allerdings noch nicht untergekommen. Häufiger gibt es Billigprodukte mit einer primitiven Beschaltung.“

Nützliche Tipps

Nach der Reparatur einer LED-Lampe sollte man dafür sorgen, dass sie weniger überhitzt. Eigentlich führt die Überhitzung zur Degradation der LEDs. Wenn man den Diffusor abnimmt, kann man feststellen, dass die Platine einer solchen Lampe einen charakteristischen gelben Farbton hat und ein Teil der LEDs dunkel erscheint.

Die gute Nachricht ist, dass es nicht schwer ist, die Erwärmung der Glühbirne zu verringern. Es gibt einige Tricks:

• Bohren Sie Löcher zur Wärmeableitung. Sie können sie bohren oder mit einem Lötkolben durchbrennen. 5-10 Löcher mit einer Größe von 3-5 mm sind ausreichend. Sie sollten im Kreis um den Diffusor und im Gehäuse nahe des Sockels angebracht werden. Die Löcher beeinträchtigen die Funktion der Glühbirne in keiner Weise. Einzige Einschränkung: Nach dem Umbau darf die Lampe nur in trockenen Räumen verwendet werden. Im Badezimmer oder im Freien könnte Feuchtigkeit durch die Löcher eindringen und einen Kurzschluss verursachen.
• Bevorzugen Sie Leuchten und Kronleuchter, bei denen die Fassungen nach oben gerichtet sind. So steigt die Wärme zur Decke auf und nicht unter die Kolben, wodurch die Erwärmung der Platine mit den LEDs erhöht wird.

Wie reparieren Sie eine LED-Deckenleuchte (einen Kronleuchter) auf einfache Weise?

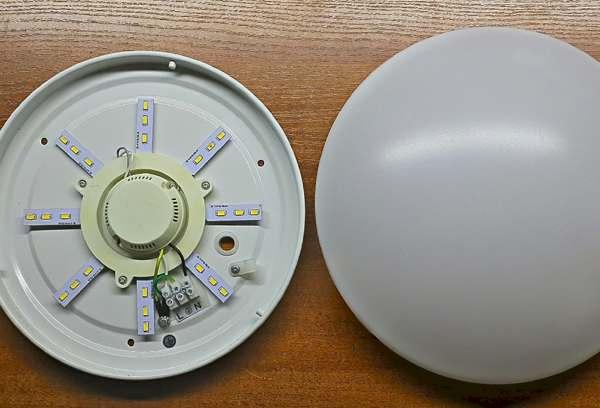

Wenn Sie eine LED-Glühbirne reparieren konnten, können Sie genauso einfach eine LED-Leuchte oder einen Kronleuchter reparieren. Sie sind nach einem ähnlichen Prinzip aufgebaut. Unter dem Diffusor befinden sich Dioden, die in Reihe geschaltet sind, jedoch nicht einzeln, sondern meist in Gruppen von 2-4 LEDs. Wenn eine oder mehrere Dioden ausfallen, leuchten die anderen ebenfalls nicht.

Wie reparieren Sie eine LED-Deckenleuchte schnell – Schritt-für-Schritt-Anleitung:

1. Bauen Sie den Kronleuchter ab. Der Schirm von Leuchten wird meist durch Drehen gegen den Uhrzeigersinn oder durch Lösen der Klemmen entfernt. Wenn Sie nicht an die Befestigung gelangen, um den Kronleuchter von der Decke zu nehmen, können Sie den Spalt an der Basis mit der Handykamera aufnehmen. Das hilft, das Befestigungsprinzip zu verstehen.
2. Entfernen Sie die Abdeckung vom Gehäuse und suchen Sie die ausgefallene LED mit oder ohne schwarzem Punkt. Die Dioden können mit den oben beschriebenen Methoden getestet werden. Sie können auch die Lampe mit Strom versorgen (am besten mit einem separaten Netzteil) und nacheinander die Kontakte der Dioden mit einer Pinzette, einem Schraubendreher oder einem Draht mit abisolierten Enden überbrücken. Wenn die Kontakte an der defekten LED überbrückt werden, leuchtet die Leuchte auf.
3. Entfernen Sie die defekten Elemente und überbrücken Sie die Kontakte mit einem Lötkolben und einer kleinen Menge Lötzinn.

Beispiele, wie Sie LED-Leuchten (Decken- und Wandleuchten) schnell reparieren können:

Fragen und Antworten

Können Sie anstelle der defekten LED einen Widerstand einlöten?

Theoretisch ja, aber der Widerstand wird heißer als die LED. Es ist sinnlos, ihn einzulöten.

Können Sie eine LED-Lampe (Leuchte, Kronleuchter) ohne Lötkolben reparieren?

Ja. Anstelle eines Lötkolbens können Sie eine leitfähige Klebepaste verwenden, die für die Reparatur von Leiterplatten entwickelt wurde. Sie trocknet innerhalb einer Stunde. Sie können den Prozess beschleunigen, indem Sie die Paste mit einem Haartrockner trocknen. Eine ähnliche leitfähige Paste können Sie selbst herstellen. Dazu müssen Sie die Mine eines einfachen Bleistifts abkratzen und mit einem Tropfen Kleber vermischen. Die Graphitmine leitet Strom gut.

Wie können Sie reparierte LED-Glühbirnen verwenden?

Bei Verwendung in der Küche und im Wohnzimmer besteht eine hohe Wahrscheinlichkeit, dass die reparierte Lampe schnell durchbrennt. Aufgrund der erhöhten Hitze brennt die nächste LED durch, dann eine weitere und so weiter. Daher ist es besser, solche Lampen in Räumen aufzuhängen, die keine ständige Beleuchtung benötigen, zum Beispiel in der Abstellkammer, der Toilette oder dem Windfang.

Wie repariert man eine LED-Lampe, sodass sie lange hält?

Dafür ist eine aufwändigere Reparatur erforderlich, die spezielles Werkzeug und Erfahrung voraussetzt. Fachleute haben zahlreiche Methoden entwickelt, um die Lebensdauer einer Lampe mit durchgebrannten Dioden zu verlängern. Beispielsweise kann man bei Vorhandensein einer Spenderlampe mit denselben Dioden einen Austausch vornehmen. Um die Belastung der Dioden zu reduzieren, wird außerdem der Treiber einer Lampe mit geringerer Leistung eingesetzt oder der Wert von zwei Widerständen im Schaltkreis erhöht.

Zusammenfassend gibt es mehrere Gründe, warum eine LED-Lampe oder -Leuchte nicht mehr funktioniert. Dies ist nicht immer auf eine Degradation der LED zurückzuführen. Es kann zu einem Kurzschluss oder einer Aufblähung eines der Kondensatoren kommen, der Mikrochip im Treiber kann durchbrennen und so weiter. Die Reparatur solcher Fälle haben wir nicht behandelt, da sie oft spezielle Ausrüstung, Kenntnisse, Erfahrung, Zeit und finanzielle Investitionen erfordert. Unser Artikel widmet sich der einfachen 2-minütigen Reparatur von LED-Beleuchtungsgeräten, die für jeden zugänglich ist. Es handelt sich um eine Option, wenn die Lampe dringend repariert werden muss und man nicht, beispielsweise um 1 Uhr nachts, nach einer Ersatzlampe suchen muss.
