Was für die Wohnung wählen: Stabilisator oder Spannungsüberwachungsrelais?

In russischen Stromnetzen sind Spannungsschwankungen an der Tagesordnung, daher überlegen viele: Soll man einen Spannungsstabilisator 220V für die Wohnung kaufen? Oder ist es besser, ein Schutzrelais zu kaufen? Die meisten Elektriker sind sich einig: Ein Spannungsüberwachungsgerät in der Wohnung ist notwendig. Welche Schutzart man wählt, kann jedoch erst nach gründlicher Prüfung der Gegebenheiten entschieden werden.

Warum schwankt die Spannung?

Zunächst muss man verstehen, warum Spannungsschwankungen auftreten können, und das Risiko des Auftretens dieses Phänomens in Ihrem Haus einschätzen.

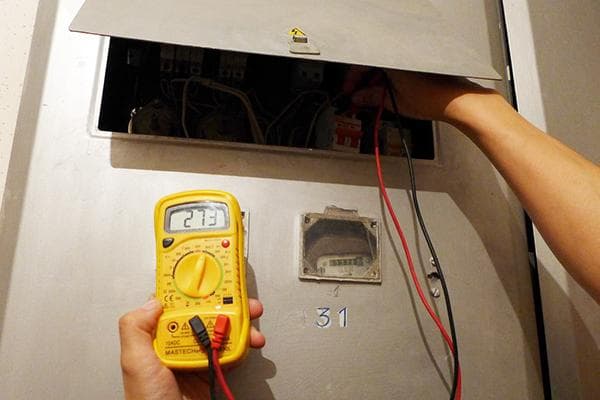

Die Norm (GOST 29322-92) gibt Parameter für die elektrische Versorgung an einer Phase (230 V) und zwischen zwei Phasen (400 V) vor. In vielen Dörfern und Siedlungen städtischen Typs treten jedoch recht häufige Spannungsschwankungen auf. Auch in Städten ist es nicht ausgeschlossen, dass die Messwerte des Voltmeters in der Steckdose von den Standardwerten abweichen.

Spannungsschwankungen können aus mehreren Gründen auftreten:

• Bei Schieflast (ungleichmäßiger Verteilung der Last auf die Phasen) kommt es am stärker belasteten Zweig zu einem Spannungsabfall, an weniger belasteten Zweigen zu einem Anstieg. Die Schieflast ist die Hauptursache für kurzzeitige Schwankungen.
• Unterbrechung des Neutralleiters. Da der Neutralleiter relativ dünn ist, ist sein Bruch oder Durchbrennen wahrscheinlicher als der einer Phase. In diesem Fall entstehen in den Steckdosen 380 V.
• Kurzschluss zwischen Neutral- und Phasenleiter erzeugt ebenfalls 380 V in den Steckdosen.

Probleme mit der Qualität der Stromversorgung sind typisch für den alten Wohnungsbestand. Laut Beiträgen in Fachforen sind jedoch auch Wohnungen in Neubauten nicht vollständig von dieser Plage befreit.

Da alle Geräte für die Standardspannung ausgelegt sind, kann jede Schwankung schwerwiegende Folgen haben. Bei Spannungsabfall fallen häufig Klimaanlagen und Kühlschränke aus (wegen der niedrigen Spannung kann der Motorkompressor nicht starten, und die Wicklungen brennen durch). Hohe Spannung ist für fast alle Haushaltsgeräte und Elektronik schädlich.

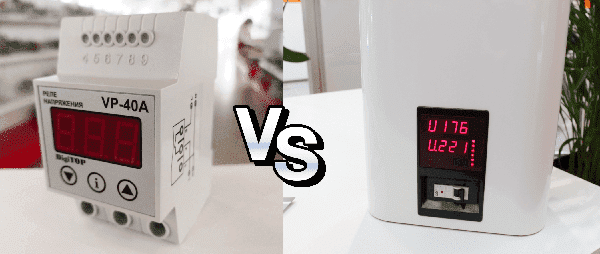

Spannungsstabilisator und Spannungsrelais: grundlegende Unterschiede

Da ein Spannungssprung viele Haushaltsgeräte zerstören kann, bleibt die Suche nach einem Schutz vor diesem Problem eine wichtige Aufgabe in der Elektrotechnik.

Heute gibt es zwei Hauptlösungen:

• Das Relais überwacht den Spannungswert im Netz. Weicht der Wert so stark von der Norm ab, dass er die festgelegten Grenzen überschreitet, schaltet das Überwachungsgerät die Stromzufuhr ab und schützt die angeschlossenen Elektrogeräte vor dem Durchbrennen.
• Der Stabilisator unterbricht die Stromzufuhr ebenfalls, wenn die Spannung zu hoch oder zu niedrig wird. Dieses Gerät kann den Spannungswert jedoch in bestimmten Grenzen anpassen und ihn dem Sollwert annähern. Wenn beispielsweise eine Spannung von 220 V bei einem Mindestwert von 215 V eingestellt ist, schaltet der Stabilisator das Netz bei einem Abfall auf 213 V ab und erhöht eine Spannung von 218 V auf den Sollwert.

Die Wahl zwischen diesen Geräten ist nicht einfach. Jede Klasse hat ihre Vor- und Nachteile. Daher ist es in manchen Situationen besser, ein Kontrollrelais im Verteilerkasten zu installieren, in anderen hingegen einen Stabilisator.

Vor- und Nachteile von Stabilisatoren

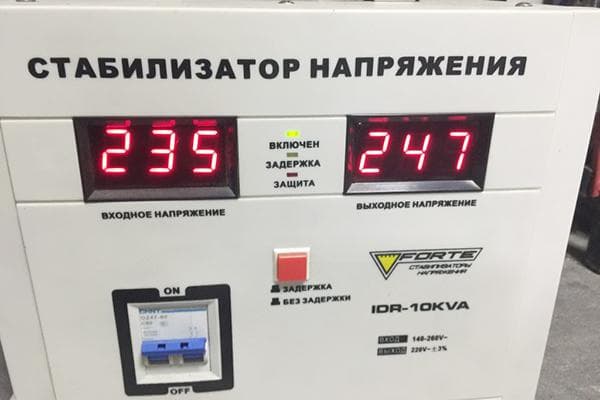

Zu den Vorteilen eines Stabilisators gehört die Möglichkeit, die Spannung zu glätten. Die fortschrittlichsten Geräte dieser Art (Inverter-Klasse) halten den eingestellten Parameter mit einer Abweichung von nicht mehr als 1 % ein. Aber selbst die günstigsten Stabilisatormodelle lassen Abweichungen von nicht mehr als 5 % zu. Ein solcher Betrieb ist natürlich am günstigsten für elektrische Geräte und kann deren Lebensdauer verlängern.

Stabilisatoren haben einen hohen Wirkungsgrad. Ein weiterer Pluspunkt ist der minimale Einfluss auf die Qualität des Analogsignals. Der Anschluss von Stabilisatoren an das Netz ist einfach, sodass für die Installation dieses Schutzgeräts kein Fachmann erforderlich ist.

Es gibt aber auch Nachteile. Stabilisatoren zeichnen sich durch eine erhebliche Größe aus, und die leistungsstärksten Modelle sind im Betrieb merklich laut und werden heiß. Auch die Kosten dieser Geräte sind durchaus spürbar.

Die Nachteile lassen sich durch den individuellen Einsatz von Stabilisatoren ausgleichen. Geräte für Lasten bis 1,5 kW bleiben relativ kompakt und preisgünstig, was man von Modellen für Lasten ab 3 kW nicht behaupten kann.

Welchen Spannungsstabilisator wählen? Ein Überblick über beliebte Modelle.

Heutzutage gibt es Dutzende von Stabilisatormodellen. Sie unterscheiden sich in der Bauweise (Wand- und Standgeräte), der Netzart (ein- und dreiphasig), der Konstruktion und vielen anderen Parametern. Der Preis verschiedener Modelle kann sich ebenfalls um ein Vielfaches unterscheiden. Die optimale Wahl eines Stabilisators für jeden Einzelfall ist ein Thema für einen separaten, ausführlichen Artikel.

Einige Modelle erfreuen sich jedoch aufgrund der optimalen Kombination von Gewichts-, Größen-, elektrotechnischen und preislichen Eigenschaften einer stabilen Beliebtheit. Über vier davon berichten wir ausführlicher:

• „Energija Voltron“. Das Gerät stabilisiert die Spannung im Bereich von 105 V bis 265 V. Es kann in einem großen Temperaturbereich arbeiten, was dieses Modell zu einer ausgezeichneten Wahl für ein Landhaus macht. Das Gerät ist sicher in der Anwendung und gegen Spannungsspitzen und Kurzschlüsse geschützt. Der einzige Nachteil sind die großen Abmessungen und das hohe Gewicht.
• „Resanta ACH-500/1-Z“. Eine ausgezeichnete Wahl für Ihr Zuhause: ein günstiger, leiser und einfach zu bedienender Spannungsstabilisator in Standausführung. Dank der großen und klaren Ziffern auf dem Display, der einfachen Bedienung (nur zwei Tasten) und dem unkomplizierten Anschluss der Verbraucher eignet sich dieses Modell hervorragend für Anwender mit geringen elektrotechnischen Kenntnissen.
• „Rucelf Kessel-600“. Dies ist ein einphasiger Wandstabilisator, der eine Luftfeuchtigkeit von bis zu 80 % im Raum verkraftet. Dank dieser Eigenschaften eignet sich das Modell ideal zur Stromversorgung von Warmwasserboilern. Die Eingangsspannung liegt zwischen 150 V und 250 V. Dies macht das Modell recht vielseitig. Der Hauptnachteil ist die vergleichsweise geringe maximale Belastbarkeit.
• Sven VR-L600. Ein Relaismodell, das eine Stabilisierung im Bereich von 184 V bis 285 V gewährleistet. Seine Hauptvorteile sind die Möglichkeit des Betriebs in zweiphasigen Stromkreisen, die kompakten Abmessungen und der akzeptable Preis. Zu den Nachteilen zählen die nicht sonderlich praktische Gehäuseform (eine Wandmontage ist nicht vorgesehen) und die geringe Präzision der Spannungsanpassung.

Selbstverständlich können die aufgeführten Modelle lediglich als ungefähre Anhaltspunkte bei der Auswahl dienen. Die große Anzahl positiver Rückmeldungen von professionellen Elektrikern und gewöhnlichen Anwendern lässt sie jedoch als Favoriten unter den Verbrauchern bezeichnen.

Spannungsrelais auswählen

Ein Spannungsüberwachungsrelais hat gegenüber Spannungsstabilisatoren gewisse Vorteile. Die meisten seiner Modelle sind kompakt und lassen sich leicht auf einer Hutschiene im Verteilerkasten montieren. Auch der Preis ist nicht abschreckend. Ein weiterer Vorteil ist die schnellere Reaktionszeit auf Spannungsspitzen im Vergleich zu einem Stabilisator.

Unter den zahlreichen auf dem heimischen Markt erhältlichen Modellen heben die Anwender besonders hervor:

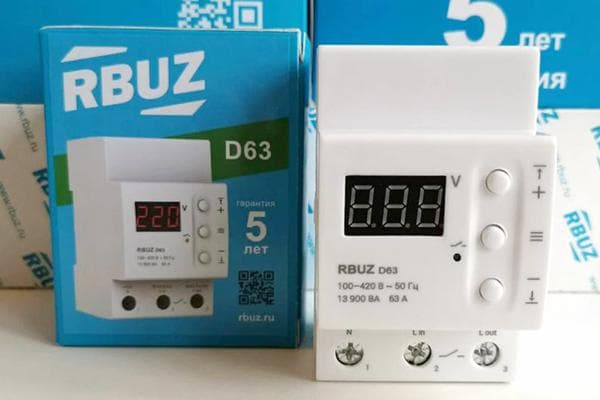

• Die Produkte des Werks „Elektroniks“ (Donezk), die unter der Marke „Subr“ vertrieben werden. Die Vorteile solcher Relais sind der erschwingliche Preis, das Vorhandensein einer Spannungsanzeige und die Kompaktheit. Aufgrund von Patentierungsdetails sind die Produkte dieses Unternehmens in Russland unter der Marke RBUZ erhältlich, da die Marke ZUBR bereits von einem anderen Unternehmen belegt ist.

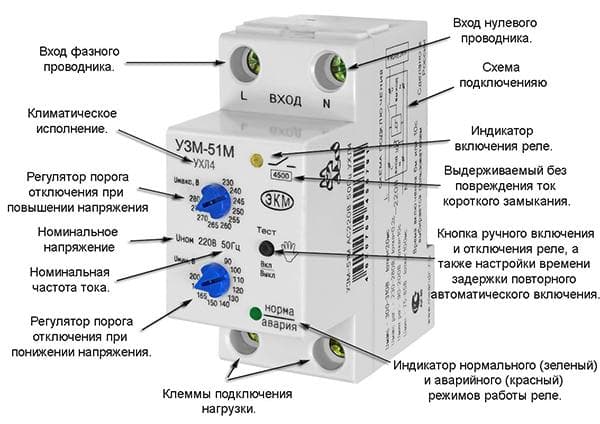

• UZM-51M, hergestellt von der ZAO „Meandr“. Dies ist ein einfaches und zuverlässiges Relais für den Anschluss, das nur zwei Module auf der Hutschiene belegt. Das Gerät kann in einem Bereich von 100 V bis 290 V arbeiten. Als Nachteile werden die Unmöglichkeit der Installation in im Freien angebrachten Verteilerkästen sowie das Fehlen einer Spannungsanzeige genannt. Aufgrund des niedrigen Preises und der kompakten Abmessungen lässt sich das letztgenannte Problem jedoch durch die Installation eines VAR-Relais beheben.

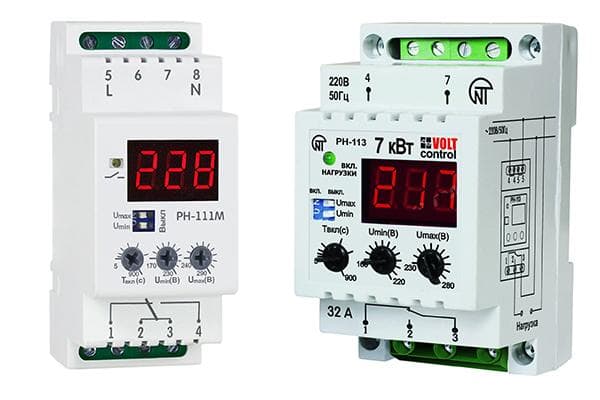

• Die Relais-Serie RN-111, RN-111M, RN-113 der Firma „Nowatek“. Produkte aus russischer Herstellung. Die einphasigen Geräte der 111er Serie sind für den Einsatz im Bereich von 160 V bis 280 V bei einer Leistung von bis zu 3,5 kW ausgelegt. Über das RN-113 können bis zu 7 kW bereitgestellt werden, allerdings könnte die Kontaktgruppe bei ausreichend dicken Leitungen überfordert sein.


Es gibt auch andere Modelle von Spannungsrelais, sowohl aus heimischer als auch aus ausländischer Produktion.

Vor dem Kauf eines bestimmten Relais sollten Sie sich die einschlägigen Foren ansehen. So können Sie rechtzeitig das Auftreten fehlerhafter Chargen im Handel verfolgen und vom Kauf absehen.

Fazit

In der heutigen Zeit sollten Sie unbedingt einen Schutz vor Spannungsschwankungen installieren. Die Wahl zwischen Relais und Stabilisatoren treffen Sie anhand der Aufgaben, die das Schutzsystem erfüllen soll, und Ihres Budgets. Die optimale Kombination aus Preis und Schutzwirkung erreichen Sie meist, wenn Sie ein allgemeines Spannungsrelais für die gesamte Wohnung und Stabilisatoren für einzelne wertvolle Haushaltsgeräte installieren.
